一、概述

低倍數泡沫滅火系統具有安全可靠、經濟實用、滅火效率高等特點，尤其對撲救B類火災更具有突出的**性，是目前國內易燃液體類火災的主要撲救方式。該系統適用于油庫、港口碼頭、燃油運輸船、飛機庫、油罐區 、石油化工企業等場所。

PHYM系列壓力式泡沫比例混合裝置是低倍數泡沫滅火系統的主要設備，當消防壓力水流經該設備時，泡沫液與水按一定比例自動混合，輸出泡沫混合液，供給空氣泡沫產生器、空氣泡沫槍、空氣泡沫炮和其他泡沫設備，產生空氣泡沫撲救油類、醇類等火災。

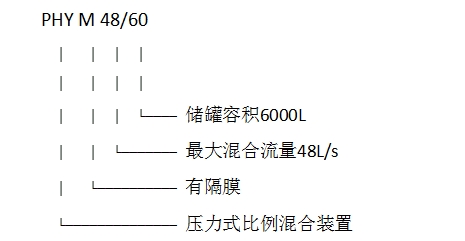

PHYM系列壓力式比例混合裝置型號的意義：

二、結構與工作原理

   1、結構：

混合裝置采用儲罐式壓力比例混合形式，整套設備由比例混合器、鋼制儲罐、橡膠隔膜（膠囊）、控制閥、進水管路、出液管路、排液管路、排水管路等組成。每個管路均安裝有閥門，比例混合器安裝在罐體側面，進水、出液兩管路使罐體內腔與混合器連通。在進水管路上還安裝有壓力表和安全閥。

2、工作原理：

主管道的壓力水在流經比例混合器管路時有部分水經進水管路進入儲罐水腔內，擠壓橡膠隔膜（膠囊），儲罐水腔內與主管道上壓力平衡的同時適量的泡沫液經吸液管被擠出，通過出液管路流入比例混合器，比例混合器可使水和泡沫按一定比例（3%或6%）混合形成泡沫混合液。泡沫混合液被輸送至泡沫產生器或泡沫槍、泡沫炮等其它泡沫噴射設備，產生空氣泡沫撲救甲、乙、丙類液體火災，進行滅火工作。

用戶須知：

   1、注明是否帶膠囊。帶膠囊的儲罐壓力式比例混合裝置，其型號后綴有M表示“有隔膜”。

2、注明使用3%或6%泡沫液。我公司按用戶要求配混合比孔板。

3、注明是立式或臥式。

4、一般常用的工作壓力為1.2MPa，如要求更高的工作壓力請?jiān)谟嗀浐贤凶⒚鳌?/span>

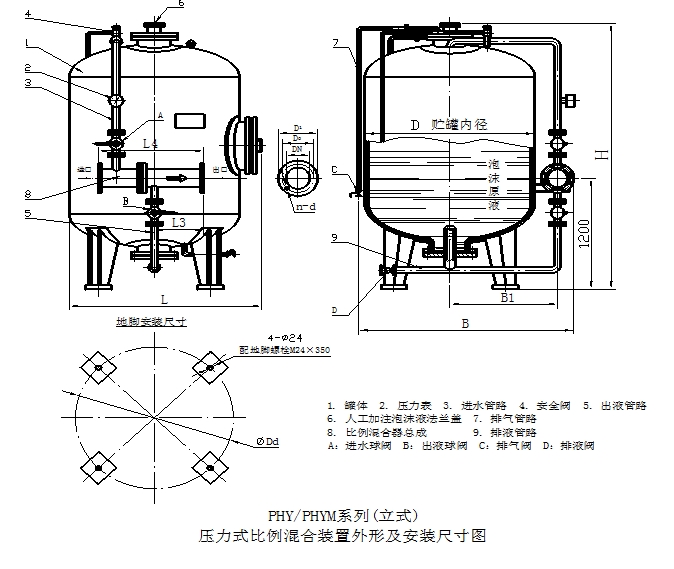

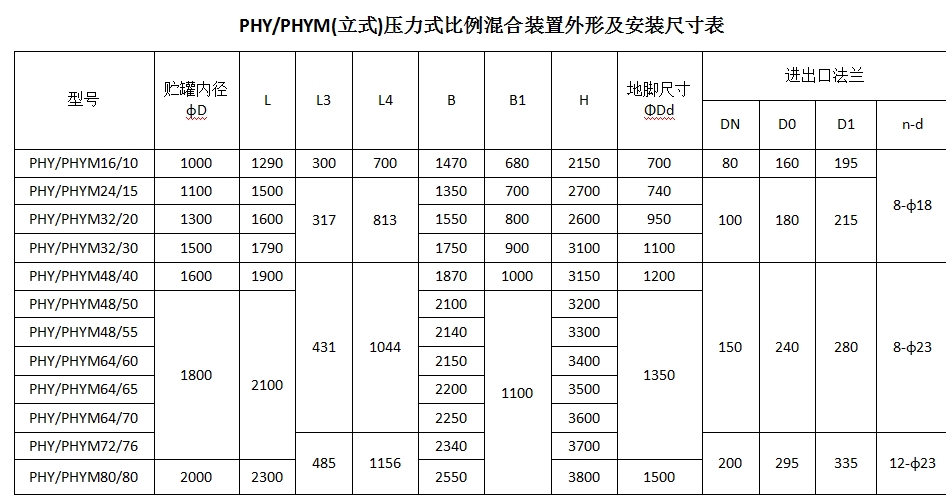

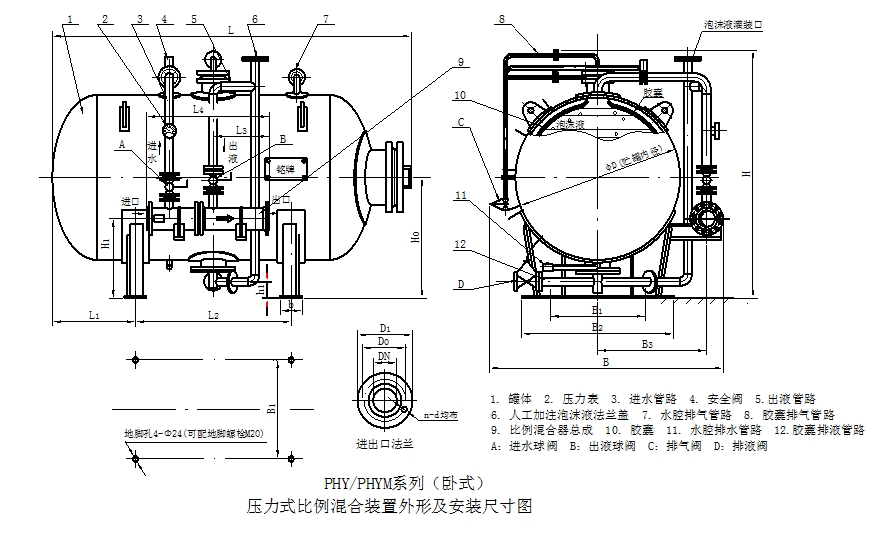

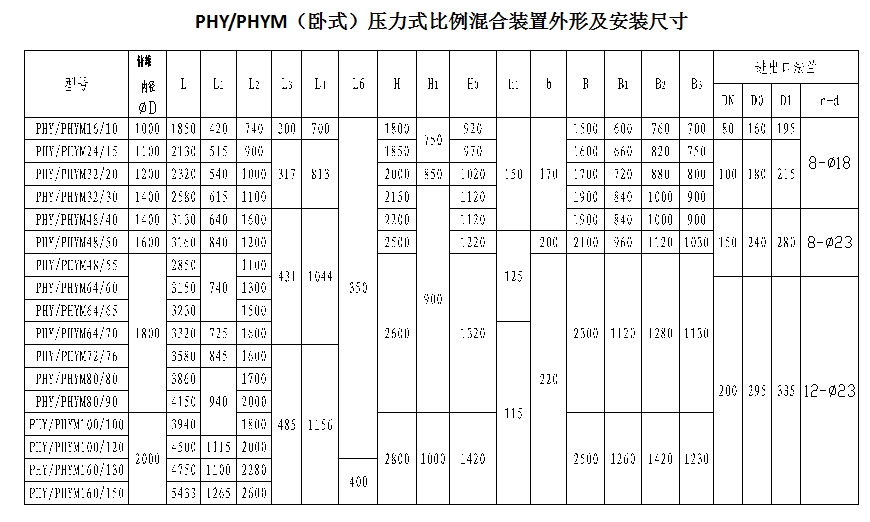

三、PHY/PHYM系列壓力式比例混合裝置外形及安裝尺寸圖

注：按用戶要求，比例混合器總成的流向可以改變方向安裝，并且可以安裝多比例混合器。

不帶膠囊的普通型壓力式比例混合裝置的外形及安裝尺寸與帶膠囊的相同。

注：按戶要求，比例混合器總成的流向可以變換方向安裝。

    不帶膠囊的普通型壓力比例混合裝置的外形及安裝尺寸與帶膠囊的相同。

四 、使用說明

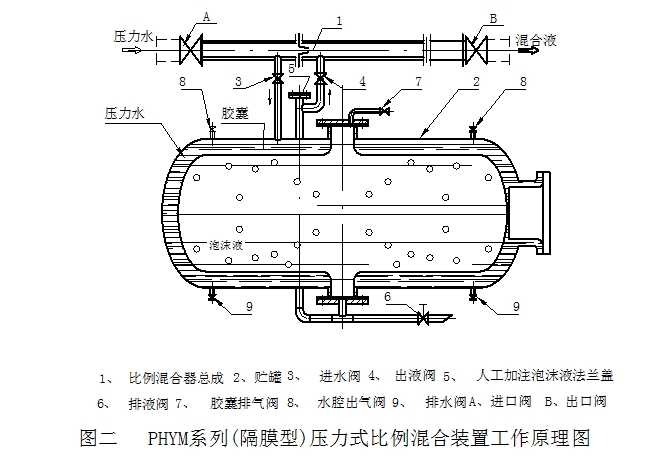

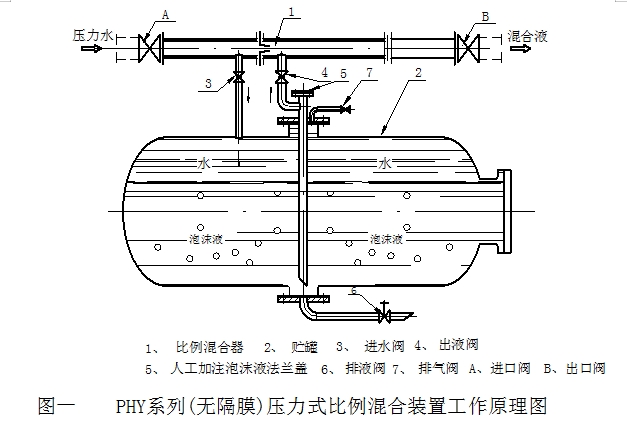

PHYM系列壓力式比例混合裝置使用方法參照?qǐng)D二

1.1 初次灌裝泡沫液的方法：

a. 關閉（閥6），開啟（閥7）、（閥8）、（閥9）；

b. 打開法蘭蓋5，可人工向膠囊內加注泡沫液，亦可用電動加液泵加注泡沫液；

c. 當泡沫液從（閥7）中溢出時，可認為泡沫液已注滿。關閉（閥7）；

d. 試水時，打開（閥8）、（閥3），關閉（閥9），通入壓力水，當（閥8）噴出水后，即可關閉，使儲罐處于常備狀態。平時設備的全部閥門均應處于關閉狀態。

1.2供應泡沫混合液的方法：

a.當啟動消防水泵，并且管道有壓力水后，先開啟進口閥A、出口閥B及進水閥（3）；b.調節系統出口閥的開度，使壓力表顯示達到壓力式比例混合裝置的額定工作壓力，并穩定在一定的數值；

c.當儲罐內進入壓力水并且壓力升到工作壓力后，即可打開出液閥4，泡沫混合液即自動調節到3%或6%的比例，并且開始向系統輸出泡沫混合液；

d.停止供液時，應先關閉岀液閥4（以免壓力水倒灌流入膠囊內），然后關閉其他閥門，同時停泵，停止工作。

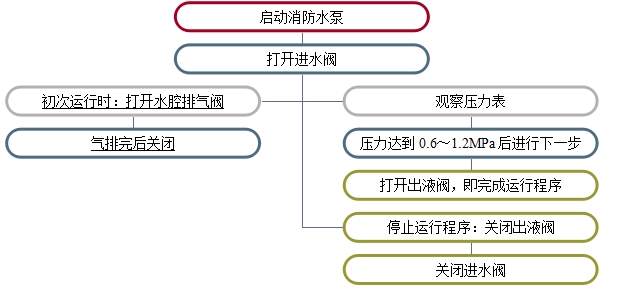

操作流程圖如下：

五、維護與保養

1. 經常檢查法蘭蓋是否密封，各閥門動作是否靈活可靠。

2. 灌裝泡沫液時，應保持罐內清潔，不得與油類或其它泡沫相混，不能與失效的泡沫液混合使用。

3. 泡沫液不得讓陽光直曬，并儲藏于溫差小的場地，少與空氣接觸。凡儲藏超過兩年的泡沫液，使用前應抽樣檢查，合格后方可使用。對于失效的泡沫液應及時更換。

4. 裝有膠囊的儲罐應每隔2年作一次驗漏試驗。試驗方法是開啟水腔放水閥9，如果有泡沫液泄露，則證明膠囊有損，應及時修補或更換。（見圖二）

5. 在更換泡沫液后，應對該滅火系統作一次滅火試驗。以檢查比例混合裝置以及泡沫產生器等設備的工況是否正?？煽?，如有異常及時檢修。

6. 更換失效泡沫液時，應對裝置進行全面清洗，沖洗膠囊的方法：

a.先排盡膠囊內剩余泡沫液，然后開啟水腔放水閥9，再從膠囊放氣閥7接通壓縮空氣（壓力0.03～0.1MPa），開啟罐體下部排液閥6，把膠囊內泡沫殘液吹盡。

b.關閉閥6，開閥8，從加液口5向膠囊加滿清水清洗膠囊內表面。然后開閥6，從閥7接通壓縮空氣將水?dāng)D出，并繼續用壓縮空氣吹噴膠囊30分鐘，把膠囊內水分徹底吹干，重新灌裝泡沫液。

注意：

（不同廠家、不同批次的泡沫液嚴禁混合使用）
