一、 概述

XBC12/80型柴油機消防泵組由（6126ZLD型）柴油機、（200D43×3型）泵等，共同組成柴油機消防泵組，承擔油庫、碼頭等消防供水任務。

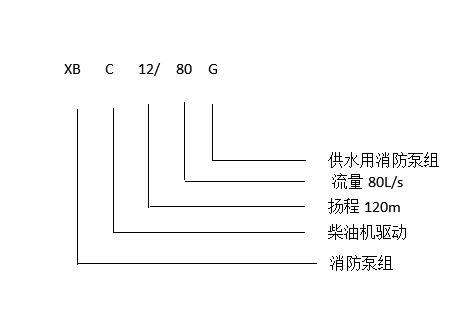

型號意義：

二、主要技術參數

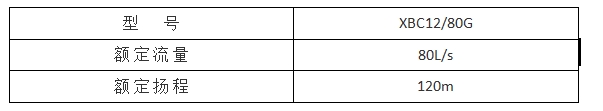

1、 消防泵組技術參數

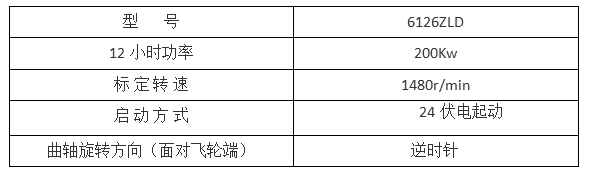

2、 柴油機主要技術規格：

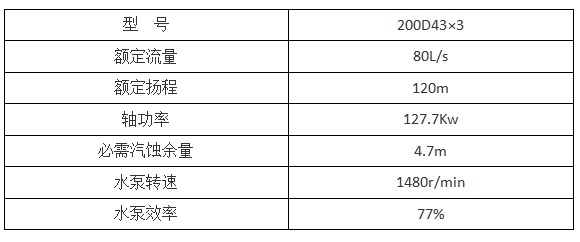

3、 水泵主要技術參數：

三、結構說明

柴油機消防泵組

該柴油機消防泵組由柴油機(6126ZLD)、傳動裝置、水泵（200D43×3型）、燃油箱、蓄電池組、傳動護罩、排氣消聲器等組成。

柴油機

其使用、維護等見“柴油機使用及保養說明書 ”。

水泵

其使用、維護等見“水泵使用說明書”。

傳動裝置

傳動盤通過傳動軸將動力輸出給水泵。

5、燃油箱

其箱體可供XBC12/80G型柴油機消防泵組在額度工況連續運行6h。而不需中間加油。箱內液面位置可從液位指示器上直觀看出工作人員應及時添加燃油。燃油箱底部裝有螺堵，供清理油箱排污之用，排放后將螺堵擰緊。

6、冷卻系統

采用風扇水箱冷卻系統。

7、排氣系統

由排氣管和消聲器等組成。

本機組出廠時，帶有排氣配對法蘭。安裝時，用戶根據現場配做排氣管。至后將消聲器裝在室外，不影響人們正?；顒拥牡胤?。

安裝時彎頭不能超過3個，排氣管和消聲器至好有支架支撐。

8、 柴油機電起動系統

由蓄電池組、起動電機、啟動繼電器、交流發動機、調節器等組成。

消防泵組每周至少啟動兩次，每次運行時間不少于1h（可以打循環水），確保設備各部分狀態良好。停機時，泵房工作人員應按蓄電池使用維護說明書，做好對蓄電池的維護保養工作，如加補充液、測比重、充放電等。

四、 安裝

1、安裝前的準備工作

1）檢查柴油機、水泵、儀表等有無損壞，隨機附件是否完備。

2）準備工具及起重機械。

3）檢查安裝基礎的水平度。

2、安裝順序

1）將底座（既整套柴油機消防泵組）放在基礎上。

2）檢查基礎的水平度，找平后，用水泥漿灌注底座基礎上的地腳螺栓孔。

3）水泥完全干固后，利用泵的已加工平面檢查一下水平度，用墊鐵找平，然后擰緊地腳螺栓的螺母。

4）裝上空氣濾清器（有的設備已裝好）。

5）放上燃油箱，聯通燃油管路（有的設備已裝好）

6）安裝排氣管路。出廠時帶有排氣法蘭和消聲器，用戶根據現場配管，將消聲器接至室外（不影響人們正?；顒拥牡胤剑?。斜口朝下。安裝時彎頭不能超過3個。

7）連接進出水管路，在泵進、出水接管上開小孔，將緩沖管焊上，然后裝針型閥，在進口處裝上真空表，在出口處裝上壓力表。

8）由熱交換器出口、泵密封水出口等處引管子至消防水罐或至排水溝。

9）蓄電池按要求充足電后，連接蓄電池和起動電機，單線制，負極搭鐵。

3、輸水管

1）水管應有自己的支架，以免所有重量都作用在泵上。

2）吸水管應可能縮小管子長度和減少彎頭。

3）管子彎頭不允許過小，以免產生過大損失。

4）進水管應無漏氣現象，法蘭連接處應緊固，嚴防空氣進入。

五、啟動

1、水泵的準備工作

1）在水泵軸承體內，注入鈣基黃油占軸承體空間的70%。

2）出水管路應關閉。

3）取下水泵出口法蘭上螺塞放氣，有水溢出直至無氣泡時擰緊。

2、柴油機啟動前的準備

1）檢查柴油機各部分是否正常，各附件連接是否可靠，并排除不正?，F(xiàn)象。

2）檢查電起動系統電路接線是否正常，蓄電池是否充足。

3）向油底殼內加注機油至規定油面位置。向噴油泵、調速器內加注機油至規定油平面。

4）向水箱內加滿潔凈冷卻水。

5）用手壓燃油泵壓油使燃油系統充滿燃油并排除空氣。

6）向燃油箱內加滿經過沉淀過濾的燃油。

7）消防泵房里的環境溫度應不低于5⁰C。

3、柴油機的啟動

1）將電鑰匙打開，按下啟動按鈕，使柴油機啟動。如果在12s內未能啟動，應立即釋放按鈕，通過2min后再做第二次啟動。如果連續三次不能啟動時，應停止啟動，找出原因排除故障后再啟動。

2）柴油機啟動成功后，應立即釋放按鈕，將電鑰匙撥回中間位置，同時注意機油壓力表，并檢查柴油機各部分運轉是否正常。

六、柴油機的磨合

1、新的柴油機在正式使用之前，或經大修后的柴油機均應進行 45h磨合，方可負荷使用，以改善柴油機各運動部件的工作狀況， 提高柴油機的運行可靠性及使用壽命。

2、具體磨合的規定：

a: 1/4 - 1/3負載運行30小時。

b: 1/2 - 2/3負載運行29小時。

c：更換全部機油時，按80%-%100負載運行0.5-1.0小時。

七、運轉

1、水泵的運轉

1）注意水泵軸承溫度，按泵原廠使用說明書控制其溫升。

2）水泵的換油時間，第1次在工作80h后換油，以后每工作2400h或每次檢查水泵時換油。

3）填料室的漏水有少量的漏水是正?，F(xiàn)象。如漏水量過大，調整螺母壓填料壓蓋即可。

4）葉輪與密封環間的間隙磨損過大時，應更換葉輪或密封環。定期檢查彈性聯軸器。

5）運轉過程中，如發現不正常聲音時，應立即停車檢查原因。

2、柴油機的運轉

1）柴油機的預熱

a、柴油機啟動后，空載運行時間不宜超過1min，并進入部分負荷運轉。待柴油機的出水溫度高于75⁰C，機油溫度高于50⁰C，機油壓力高于0.25MPa時，才允許進入全負荷運轉。

b、運行過程中，應注意各參數是否正常。為保證設備的可靠性，每星期應啟動運行二次，至水溫、機油均達到60⁰C以上。

八、停機

1、控制油門，使柴油機轉速逐步降低至700-1000r/min時，運轉3-5min后，撥動停車手柄停機，盡可能不要再全負荷狀態下很快將柴油機停下，以防出現過熱等事故。

2、氣溫低，可能結冰時停機后應將冷水放凈，注意將所有放水閥全打開。

3、水泵停機前應先慢慢關閉出口閥，待出口閥完全關閉后再停機。

九、常見故障及排除方法

1、柴油機常見故障和排除方法請詳細參閱“柴油機使用及保養說明書”

2、水泵常見故障和排除方法請詳細閱讀“泵使用說明書”。

用戶須知

親愛的用戶:

當您在使用柴油機消防泵組(XBC12/80G型)之前,應注意以下幾個問題,請務必按操作說明書和使用要求等正確使用

1、操作人員、維護保養人員在使用、維護本機組之前，必須認真閱讀本說明書和“柴油機使用及保養說明書和D型單吸多級離心泵使用說明書“等。凡不按說明書操作使用而造成的不良后果，概由用戶自己負責。

2、 柴油機使用的燃油牌號為：

10號、0號、-10號輕柴油（GB252-81）

3、柴油機使用的機油牌號為：

5W/30 (至低環境溫度-25⁰C)

10W  (至低環境溫度20⁰C /-5⁰C)

注意檢查油位，使其保持在規定的刻度線范圍內。油底殼機油容量約29L.

切意兩種不同牌號的機油混合使用。

1、本柴油機消防泵組在工廠內經過2h磨合。用戶在投入正常使用前，應按柴油機使用說明書再磨合58h，將機油、冷卻水等更換后，才能投入正常負荷使用。

2、 本柴油機消防泵組每星期至少啟動兩次，每次運行時間不少于1h（可以打循環水），以保持機組良好狀態。發現問題及時排除，同時也對蓄電池進行了充放電。

3、 蓄電池應嚴格按照原廠的使用維護說明書進行使用和保養。注意添加蒸餾水，測比重和必要的充放電。

4、 請妥善保管柴油機使用說明及保養手冊，一旦丟失，概由用戶自己負責。

5、 柴油機泵組安裝后，請到當?shù)夭裼蜋C(jī)三包服務處登記造冊。
