一、概述

空氣泡沫產生器是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫消防車或固定消防泵供給的泡沫混合液流經輸送管道通過泡沫產生器時，形成空氣泡沫，撲滅油類火災。

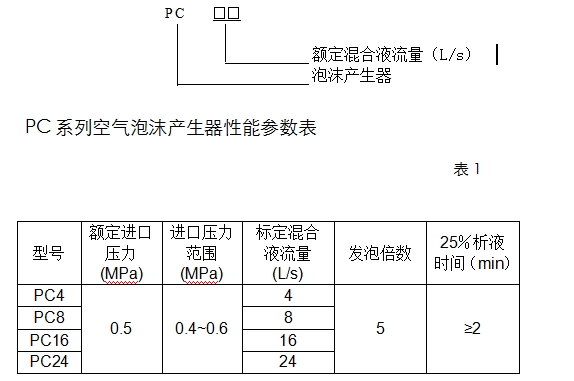

型號的意義：例如：

二、結構原理

空氣泡沫產生器由外殼、噴頭、擊散片、玻璃壓圈、濾網和弧形罩板等零件組成。其結構見圖。泡沫產生器采用散片噴頭，這種結構液流較大，不易被雜物堵塞。噴頭和密封玻璃安排在一個殼體內，便于維護保養。泡沫產生器出口端管螺紋用以連接混合液輸入管。旋在殼體內部的噴頭，用以控制混合液流量。泡沫產生器出口端法蘭用螺栓與泡沫噴射管連接。殼體上部的三個窗口用來進入空氣。頂部的濾網及罩板可以防止鳥蟲進入做窩，以及其他雜物進入。殼體內的密封玻璃，可防止罐內蒸發油氣外溢。玻璃厚2毫米，表面有易裂刻痕，使用時混合液壓力在0.05～0.1MPa時即能破碎（這一破碎壓力大于罐內蒸發油氣壓力）。泡沫噴射管出口端以法蘭、墊片、螺栓、螺母與油罐壁上的連接法蘭緊固連接。

在維護保養時，可將產生器頂部罩板打開進行檢查噴頭密封玻璃是否完整無損，并清除內部雜物，在用壓力水進行沖洗管路時，應在產生器內部密封玻璃處用一鐵板或木板檔住，以免玻璃被擊碎。

使用時，在混合液通過產生器時，由于擊散片與噴頭的相互配合，在噴頭出口端形成霧狀，其周?chē)纬韶?fù)壓，因此吸入足量空氣與混合液混合，而連續地產生泡沫。經泡沫噴射管送入油罐。由緊固或焊接在罐內壁上的導板，使泡沫沿罐內壁淌下平穩地覆蓋油面，不使?jié)姙R，以提高滅火效果。

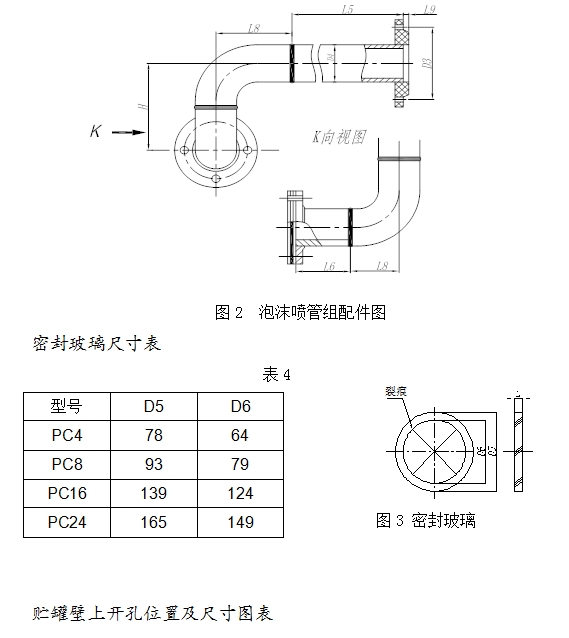

泡沫噴射管由用戶根據油罐情況自行配制，長度按圖、表規定。

每只泡沫產生器上都有產品標牌，注明產品名稱、型號、編號、制造日期和廠名等。

三、使用說明

１、 安裝：

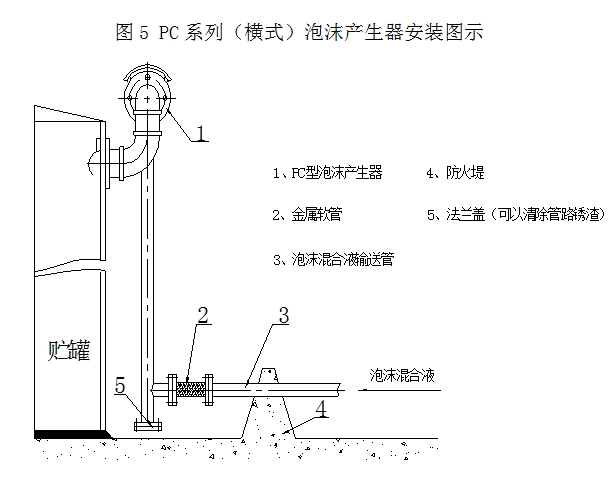

安裝空氣泡沫產生器時可參照?qǐng)D所示進行，步驟如下：

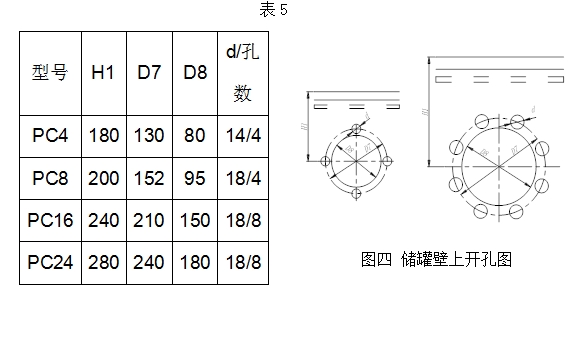

A. 油罐壁上的鉆孔尺寸按照?qǐng)D所示進行。

B. 安裝前，檢查產品的完整，清潔與否。

C. 把導板事先焊接或用螺栓連接在罐內壁上。

D. 把噴射管（包括彎頭、連接法蘭、石棉橡膠墊片等）連同產生器緊固定罐壁上。產生器的罩板應在上方。

E. 連接空氣泡沫產生器的混合液輸入管的進口端應置于防護堤外，便于臨時連接混合液管路。

F. 在安裝結束，油罐尚未貯油前，可結合工程驗收，進行一次泡沫冷試驗，除觀察泡沫噴射情況是否正常外，同時應記錄下水泵供水壓力、泡沫產生器進口端工作壓力等有關讀數，作為使用依據。試驗結束后，應換上新的密封玻璃。

2. 使用方法

使用空氣泡沫產生器時，應與裝有相應型號的空氣泡沫比例混合器的消防水泵（固定泵或消防車上的水泵）配合使用。水泵的流量及揚程應能滿足泡沫產生器的標定流量和壓力的要求。使用時，在消防泵和產生器輸入端之間，用管道或水帶接通，以輸送混合液。水泵的出口壓力應盡可能迅速調整至滿足產生器進口標定壓力（0.5MPa）的要求。如進口壓力不能達到要求，則泡沫產生量會相應下降。

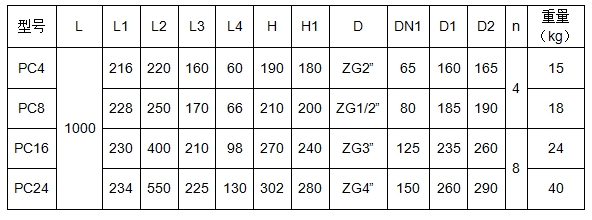

四、PC系列空氣泡沫產生器基本尺寸及安裝尺寸圖

                                                               表2
